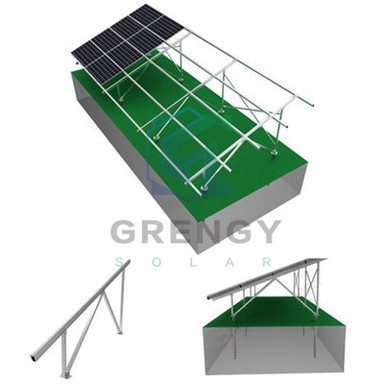

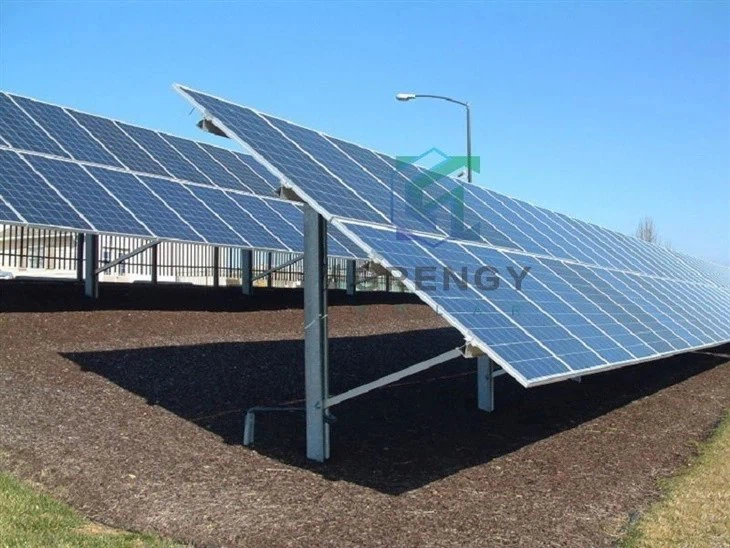

Systemau racio panel solar mownt daear

Xiamen Grengy Photovoltaic Technology Co., Ltd

For more details, pls email:rukin@grengysolar.com



Mae gan systemau racio panel solar mowntin y ddaear amrywiaeth o fanylebau sy'n bwysig i'w hystyried ar gyfer eu gosod yn iawn a'u gweithredu'n effeithlon. Dyma'r agweddau allweddol:



1. Capasiti strwythurol



Pwysau - Capasiti dwyn:

Rhaid i'r system racio gael ei chynllunio i gynnal pwysau'r paneli solar. Mae hyn yn cynnwys nid yn unig y paneli eu hunain ond hefyd unrhyw offer ychwanegol fel gwrthdroyddion, blychau cyffordd, a chaledwedd mowntio. Er enghraifft, gallai panel solar silicon crisialog nodweddiadol bwyso o gwmpas 15 - 20 cilogram y metr sgwâr. Dylai'r system racio fod â ffactor diogelwch digonol i drin y pwysau hwn heb unrhyw arwyddion o ddadffurfiad neu fethiant. Ffactor diogelwch o 1. 5 - 2 gwaith fel rheol argymhellir y llwyth gwirioneddol i gyfrif am ffactorau fel cronni eira ac uwchraddio posibl yn y dyfodol i baneli trymach.



Gwrthiant llwyth gwynt:

Mae'r manylebau ar gyfer ymwrthedd llwyth gwynt yn hollbwysig, yn enwedig mewn ardaloedd sy'n dueddol o gael gwyntoedd uchel neu dywydd eithafol. Dylai'r system racio allu gwrthsefyll y cyflymder gwynt uchaf a ddisgwylir yn yr ardal osod. Mae llwyth gwynt yn cael ei gyfrif yn seiliedig ar ffactorau fel ardal y panel, uchder y racio uwchben y ddaear, a'r data cyflymder gwynt lleol. Er enghraifft, mewn ardal arfordirol gyda chyflymder gwynt dylunio o 150 cilomedr yr awr, mae angen peiriannu'r system racio i fodloni'r safonau llwytho gwynt perthnasol fel ASCE 7 (yn yr Unol Daleithiau) neu Eurocode 1 (yn Ewrop) .



Capasiti llwyth eira:

Mewn rhanbarthau sydd â chwymp eira sylweddol, rhaid i'r system racio allu trin pwysau eira cronedig. Mae capasiti llwyth eira yn dibynnu ar nodweddion cwymp eira lleol ac ongl gogwyddo'r panel. Gall ongl gogwyddo panel serth helpu i leihau cronni eira, ond mae angen i'r racio gynnal pwysau'r eira sy'n cronni o hyd. Mae manylebau fel arfer yn gofyn am y racio i gynnal rhywfaint o eira fesul metr sgwâr o arwynebedd y panel, er enghraifft, hyd at 70 - 100 cilogram y metr sgwâr mewn rhanbarthau snow trwm.



2. Manylebau Deunydd a Gorffen



Cyfansoddiad materol:

Fel y soniwyd yn gynharach, mae gan y deunyddiau a ddefnyddir yn y system racio, fel alwminiwm, dur, neu ddur galfanedig, eu nodweddion eu hunain. Dylai'r manylebau deunydd gynnwys manylion fel y cyfansoddiad aloi ar gyfer alwminiwm (ee, 6061 - aloi alwminiwm T6 sy'n adnabyddus am ei gryfder da a'i wrthwynebiad cyrydiad) neu radd y dur (ee, ASTM A36 ar gyfer dur carbon). Mae'r manylion hyn yn sicrhau ansawdd a pherfformiad y deunydd dros oes y gosodiad.



Gorffeniad arwyneb:

Ar gyfer deunyddiau sy'n gwrthsefyll cyrydiad fel alwminiwm a dur galfanedig, mae'r manylebau gorffen arwyneb yn bwysig. Ar gyfer alwminiwm, gall gynnwys gorffeniad anodized i wella ymwrthedd cyrydiad ymhellach a darparu ymddangosiad mwy gwydn a dymunol yn esthetig. Dylai dur galfanedig fod â thrwch cotio sinc unffurf i sicrhau amddiffyniad cyrydiad cywir. Mae'r trwch cotio fel arfer wedi'i nodi mewn micrometrau (μM), gydag ystod nodweddiadol o 40 - 80 μm ar gyfer ymwrthedd cyrydiad da.



3. Manylebau geometrig a gofodol



Ongl gogwyddo panel:

Mae ongl gogwyddo'r paneli solar o'i gymharu â'r ddaear yn fanyleb hanfodol. Fe'i pennir fel arfer ar sail lledred y safle gosod i wneud y gorau o ddal golau haul trwy gydol y flwyddyn. Yn gyffredinol, gall yr ongl gogwyddo amrywio o radd 0 (ar gyfer panel wedi'i osod ar wastad) i 90 gradd (ar gyfer panel wedi'i osod yn fertigol). Ar gyfer gosodiad preswyl neu fasnachol nodweddiadol yng nghanol y lledredau, defnyddir ongl gogwyddo rhwng gradd 30 gradd - 45 yn aml i sicrhau'r cynhyrchiad ynni mwyaf posibl. Dylai'r system racio ganiatáu ar gyfer addasu'r ongl gogwyddo'r panel yn hawdd yn ystod y gosodiad ac o bosibl yn y dyfodol os oes angen.



Bylchau rhes:

Mae'r pellter rhwng rhesi o baneli solar wedi'i nodi er mwyn osgoi cysgodi. Mae'n dibynnu ar uchder y paneli a lledred y safle gosod. Y nod yw sicrhau nad yw'r paneli yn y rhes gefn yn cael eu cysgodi gan y paneli yn y rhes flaen yn ystod amseroedd y dydd pan fydd yr haul ar ei ongl isaf (fel arfer o amgylch codiad haul a machlud haul). Rheol gyffredinol yw cael bylchau rhes sydd o leiaf 1. 5 - 2 gwaith uchder y paneli i leihau colledion cysgodi.



Dimensiynau cyffredinol:

Mae hyd a lled y system racio mowntin daear yn cael eu pennu yn ôl nifer a maint y paneli solar sydd i'w gosod. Dylai'r manylebau gynnwys y dimensiynau uchaf ac isaf y gellir ymestyn neu addasu'r system iddynt. Mae hyn yn caniatáu hyblygrwydd wrth ddylunio system, p'un a yw'n osodiad ar raddfa fach ar gyfer cartref un teulu neu fferm solar ar raddfa fawr gyda miloedd o baneli.



4. Manylebau trydanol a chydnawsedd



Darpariaethau Sylfaenol:

Rhaid i'r system racio gael sylfaen iawn i sicrhau diogelwch ac amddiffyn rhag diffygion trydanol. Mae manylebau sylfaen yn cynnwys math a maint y dargludyddion sylfaen, lleoliad pwyntiau sylfaen ar y racio, a'r dulliau cysylltu â system sylfaen y grid trydanol. Er enghraifft, efallai y bydd angen gwneud y dargludyddion sylfaen o gopr gydag ardal drawsdoriadol leiaf i fodloni'r gofynion cod trydanol lleol.



Cydnawsedd â phaneli a chaledwedd mowntio:

Dylai'r system racio fod yn gydnaws ag ystod eang o baneli solar a chaledwedd mowntio. Mae manylebau'n manylu ar y mathau o fframiau panel y gall eu cefnogi (ee paneli ffrâm neu ddi -ffrâm), maint a bylchau'r tyllau mowntio, a'r mecanweithiau clampio a ddefnyddir i atodi'r paneli. Mae hyn yn sicrhau y gellir gosod paneli gweithgynhyrchwyr gwahanol ar y system racio heb unrhyw broblemau.
